Чертежи печей (стр.1)

Условные обозначения на печных чертежах Чертеж печи — это условное изображение на бумаге, отражающее ее форму, размеры и внутреннее строение. В конечном итоге чертеж (графическое отображение) дает точное представление о форме и устройстве в данном случае печи. Изображение дается с уменьшением в несколько раз. Отношение длины отрезка прямой линии на чертеже к длине отрезка в натуре называется масштабом. Изображение в масштабе 1:10, т. е. с уменьшением в 10 раз означает, что 1 мм на чертеже соответствует 1 см в натуре.

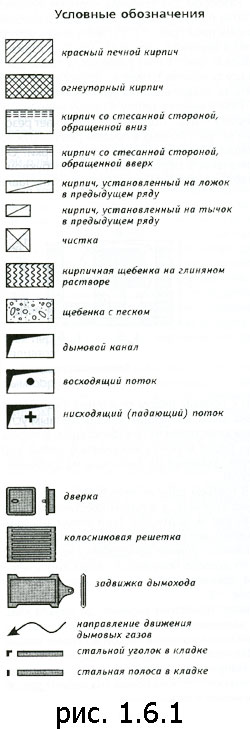

Самой жирной линией на чертеже наносятся контуры предмета. Такая линия называется контурной. Тонкими линиями являются: размерные линии, заканчивающиеся точками (над такими линиями проставляется размер); выносные линии, между которыми проводятся размерные линии; условная штриховка, обозначающая, из какого материала сделан данный предмет. В частности, для обыкновенного красного кирпича принята наклонная штриховка, для огнеупорного — клеточка. Печные приборы и другие закладные предметы изображают на чертежах условными обозначениями, т. е. значками, которые по своему начертанию имеют сходство с предметом в натуре. Точное соблюдение масштаба для условных обозначений не обязательно, но все же желательно в каких-то определенных пределах. Условные обозначения кирпичей, печных приборов и иных закладных предметов (стальных уголков, металлических пластин, крепежной проволоки и пр.) в разных изданиях зачастую в какой-то мере отличаются друг от друга и, в частности, могут быть такими, как на рис. 1.6.1.

Чертеж печи, как правило, состоит из следующих частей:
  • общий вид;
  • фасад - вид на переднюю стенку печи;
  • вертикальные разрезы, дающие представление о внутреннем устройстве печи;
  • планы-разрезы (порядовки), дающие исчерпывающие указания о том, как надо ряд за рядом выполнять кладку печи снизу доверху.
На чертеже линия, по которой сделан разрез, например А — А, показана за пределами изображения небольшими отрезками прямой. Стрелки от них указывают направление взгляда. Поскольку разрезов может быть несколько, то их обозначают заглавными буквами, которые проставляют рядом со стрелками.

:: Страницы: - 1 - | - 2 -
